اتصالات دایره ای

سری Y50
سفارش

اتصالات دایره ای سری Y50 ما شامل اتصالات متریک و توان بوده و با دقت بسیار برای نیازهای GJB101A—97، GJB598A—96، MIL-C-26482 و دیگر استانداردها طراحی شده است. اتصالات ما مشهور به اتصال و بازشوندگی نرم، سایز کوچک، وزن کم، عملکرد آب بندی عالی و مقاومت کششی خوب هستند.

اتصالات سری Y50 هفت روش نصب برای اتصال سری کابل ارائه می دهند که انتخاب پوسته محافظ دار و بدون محافظ نیز وجود دارد. بیرون کابل شامل ساختار صاف و زاویه دار بوده در حالیکه روش پایانی جوشکاری است.

اتصالات سری Y50 انواع متنوعی دارند و خصوصیات جالبی مانند مقاومت در برابر اسپری نمک، رطوبت و کپک دارند. آنها بطور خاص برای کاربردهای سیستم استراتژیک و تاکتیکی و همچنین عملیات میدانی که نیاز به انتقال بدون درز سیگنالهای الکتریکی و توان دارند، طراحی شده اند.
  • اتصالات دایره ای
  • اتصالات دایره ای

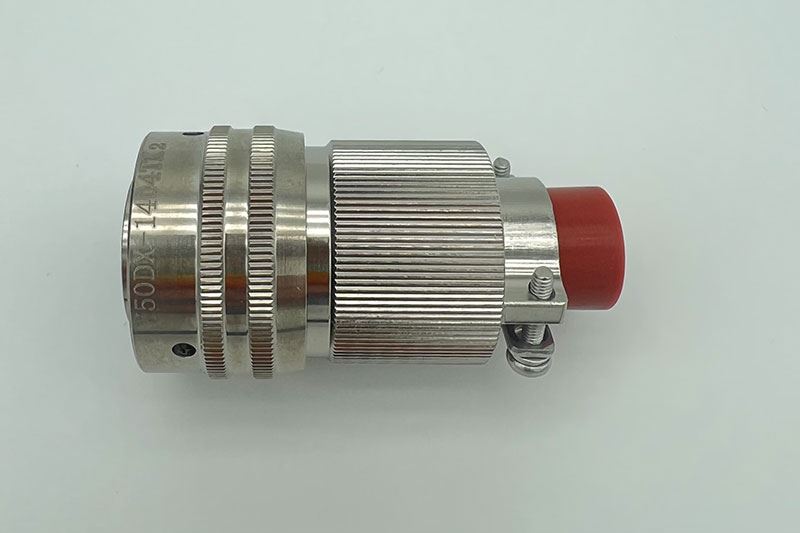

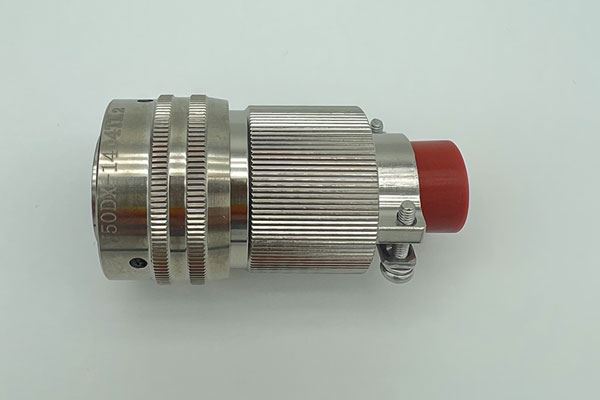

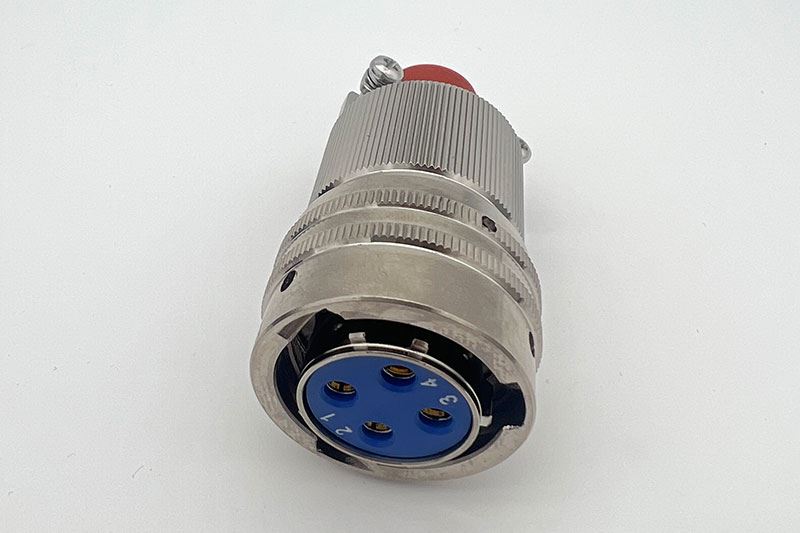

Y50D-1404TK2
  • اتصالات دایره ای
  • اتصالات دایره ای

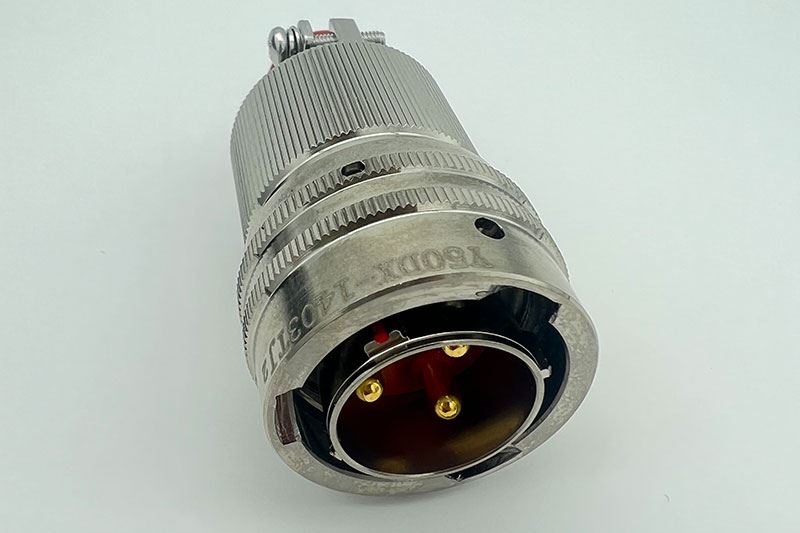

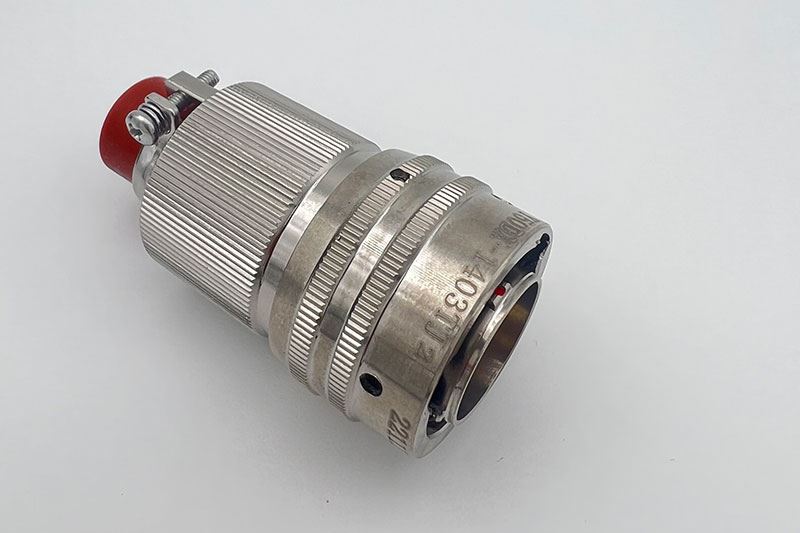

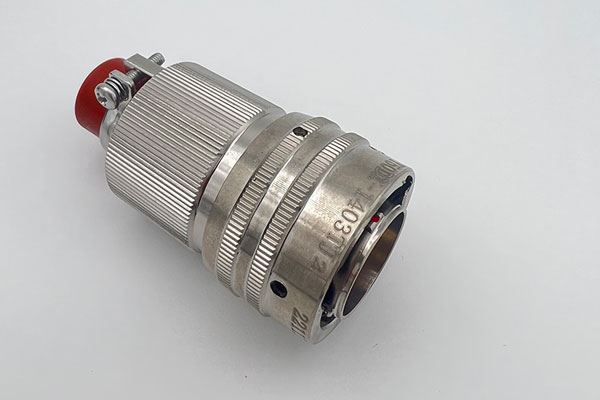

Y50DX-1403TJ2
  • اتصالات دایره ای
  • اتصالات دایره ای

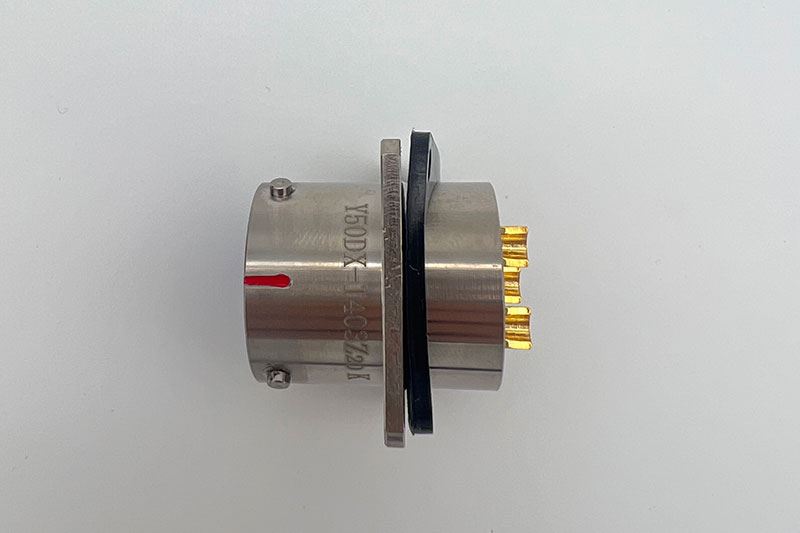

Y50DX-1403Z20K
  • اتصالات دایره ای
  • اتصالات دایره ای

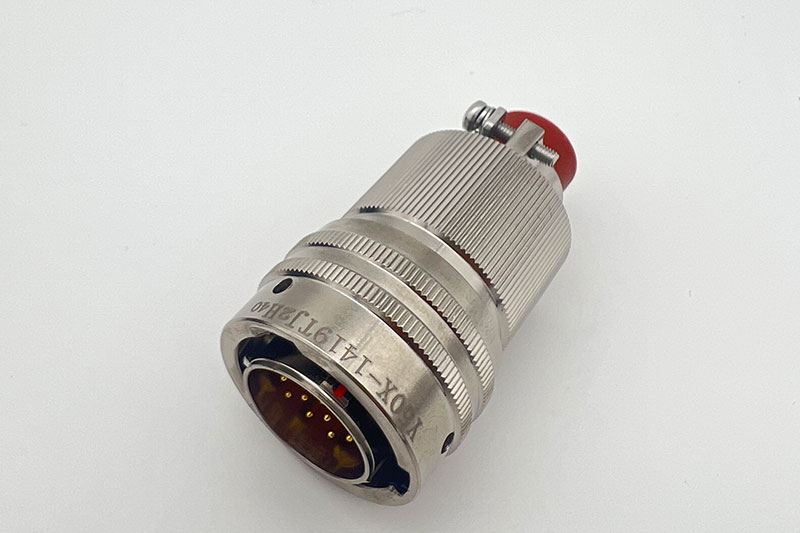

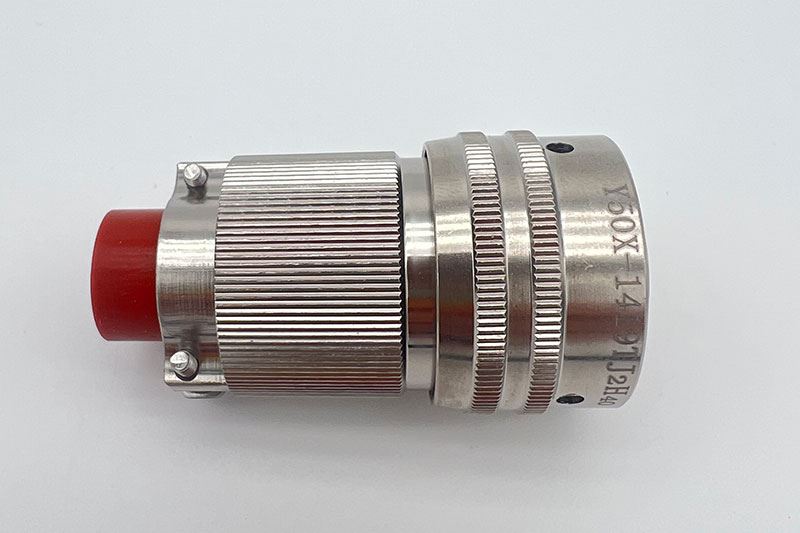

Y50X-1419TJ2
  • اتصالات دایره ای
  • اتصالات دایره ای
Y50X-1419ZK10
عملکرد فنی اصلی
عملکرد محیطی
  • ت دمای کاری: -55°C تا+125°C
  • ارتفاع کاری: تا 30000 متر بالای سطح دریا
  • مقاومت در برابر ارتعاش: گستره فرکانس 10Hz تا 2000Hz، شتاب 196m/s²
  • مقاومت در برابر شوک: شتاب 490m/s²
  • آب بندی: مقاومت در برابر فشار 0.2Mpa
عملکرد مکانیکی اتصالات دایره ای
  • جنس پوسته: آلیاژ آلومینیوم مقاوم، فولاد ضد زنگ
  • پوشش بدون محافظ: رنگهای آنودایز شده، سیاه H، سبز L (Ni، نیکل شنی)، پوشش نیکل S (Zn, Zinc)
  • پوشش محافظ دار: پوشش نیکل شیمیایی
  • جنس عایق: ترموپلاستیک مقاوم به حرارت
  • جنس تماس: آلیاژ مس با پوشش طلا
  • عمر مکانیکی: 500 سیکل جفت شوندگی
عملکرد الکتریکی
ولتاژ کاری، ولتاژ تحمل و مقاومت عایقی:
محیط کاری ولتاژ نامی (V) ولتاژ تحمل (V)
مقاومت عایقی (mΩ)
فشار و دمای محیط 500 1500 ≥ 3000
گرم و مرطوب 500 500 ≥ 20
دما بالا 250   ≥ 500
فشار پایین (4.39kpa) 300 375 –
مقاومت تماس و نرخ جریان:
قطر (mm) مقاومت (mΩ) جریان (A)
Ø 0.8 ≤ 6 3
Ø 1.0 ≤ 5 5
Ø 1.5 ≤ 3 10
Ø 2.0 ≤ 2 20
Ø 2.5 ≤ 1.5 25
میرایی RFI
فرکانس (MHz) 100 150 200 300 400 600 800 1000
میرایی (dB) 65 60 60 55 55 50 45 45

پیوستگی الکتریکی پوسته به پوسته: بدون محافظ ≤200 mΩ، با محافظ ≤5 mΩ
Kaida با استفاده از یک تیم متخصص تحقیق و توسعه با مهارت و گواهینامه های بنگاه اقتصادی با تکنولوژی برتر و سیستمهای مدیریت کیفیت، محصولات خود را به بیش از 30 کشور دنیا صادر می کند و شهرت بین المللی بالایی را به دست آورده است.
