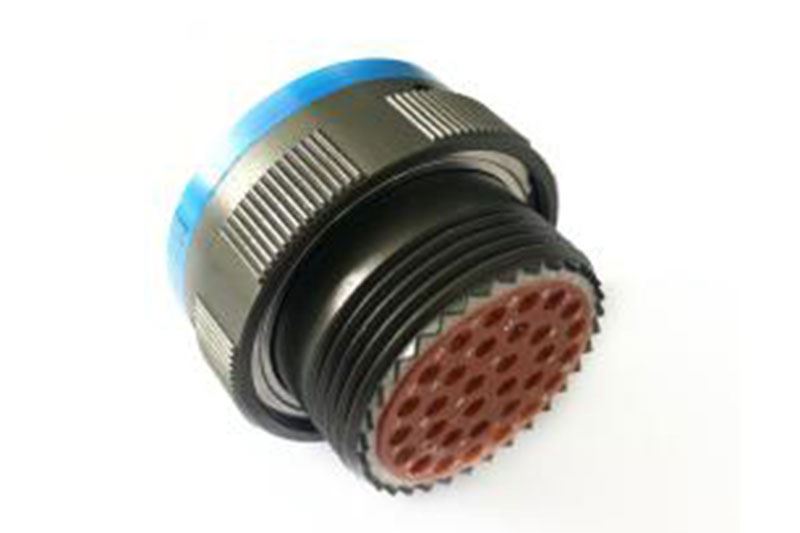

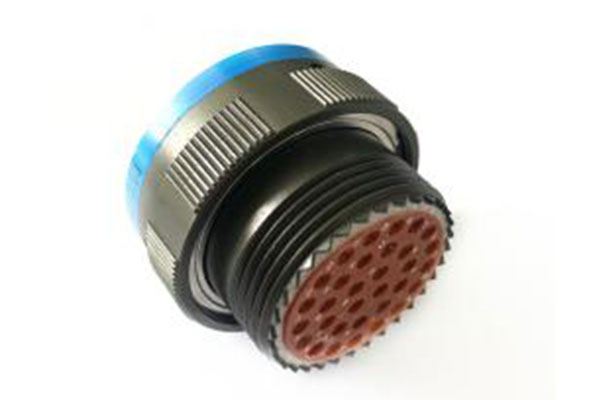

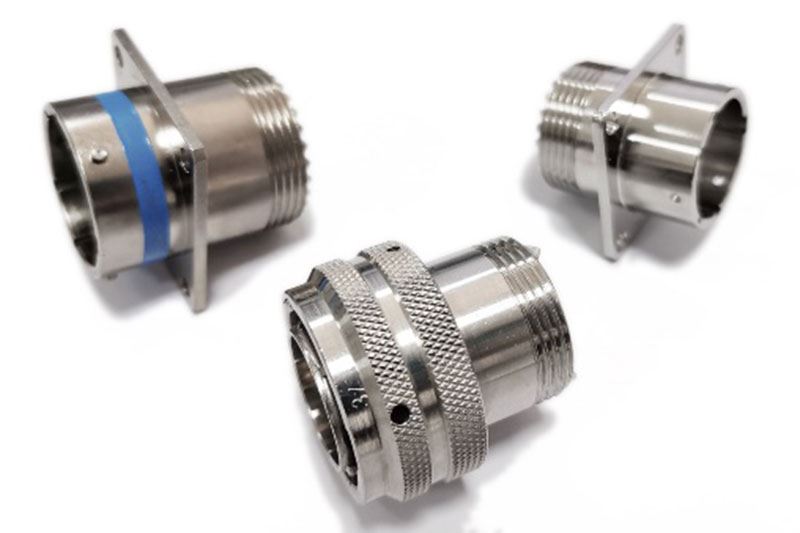

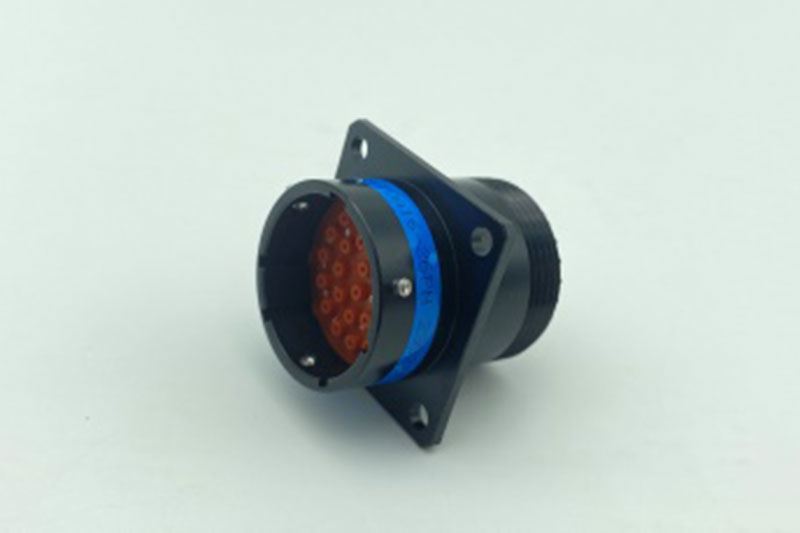

اتصالات سری II MIL-C-26482 ما بطور خاص برای اتصالات سیگنال مدار در انواع تجهیزات طراحی شده اند.
محیط
اتصالات ما برای مقاومت در برابر شرایط محیطی ساخته می شوند تا از عملکرد مداوم در شرایط سخت کاری اطمینان حاصل شود. آنها در برابر رطوبت، اسپری نمک، قارچ، باران و غبار مقاوم هستند. که موجب می شود برای گستره وسیعی از محیطهای کاری نظامی و غیر نظامی مناسب باشند.
سفارش
اطلاعات کلی
مطابق نیازهای استاندارد سری MIL-C-26482 II
مکانیزم اتصال سریع و ایمن کوپلینگ سرنیزه ای
تماسهای با پوشش طلا قابل جدا شدن
دانسیته تماس بالا برای انتقال سیگنال کارآ
محافظت RFI به منظور جلوگیری از انطباق الکترومگنتیتی
آب بندی رابط
استفاده گسترده در تجهیزات نظامی و شهری
MS3470A16-26PN
MS3476W18-32S
عملکرد فنی اصلی
عملکرد مکانیکی
جنس پوسته: آلیاژ آلومینیوم
انتخابهای صفحات:
کلاس W: پوشش کادمیم زیتونی، پوسته هادی
کلاس L: پوشش نیکل شیمیایی، پوسته هادی
کلاس A: آنود سیاه، پوسته غیر عایق
کلاس B: پوشش کادمیم زیتونی، پوسته هادی
کلاس S: فولاد ضد زنگ غیر فعال، پوسته هادی
کلاس BW: پوشش سبز زیتونی کادمیم، پوسته هادی
جنس عایق: پلاستیک ترموست
جنس آب بندی: لاستیک سیلیکونی
جنس تماس: آلیاژ مس با پوشش طلا، تماسهای موج دار قابل جدا شدن
عمر مکانیکی: 500 سیکل جفت شوندگی (250 سیکل برای دوشاخه های محافظ دار JY3475)
مقاومت به شوک: موج نیم سینوسی 3ms ، شتاب ماکزیمم تا 300g
نکته: چیدمان تماسهای مختلف دارای سطوح عملکردی متفاوت هستند. گوشه بالا سمت راست برچسب چیدمان تماس را ببینید.
مقاومت تماس و نرخ جریان:
تعداد تماس
قطر (mm)
مقاومت(mΩ)
جریان (A)
20#
Ø1.00
≤5
7.5
16#
Ø1.60
≤2.5
13
12#
Ø2.40
≤1.5
23
مقاومت عایقی: ≥ 5000MΩ در 25˚C و ≥ 500MΩ در 200˚C
عملکرد محیطی
گستره دما:-55°C +175˚C تا (کلاس W)، -55°C+200˚C تا (کلاس L، کلاس A، کلاس S)
رطوبت نسبی: 94±4% در65°C
نتایج تست اسپری نمک:
کلاس W: 500 ساعت
کلاس L: 96 ساعت
کلاس A: 48 ساعت
کلاس S: 1000 ساعت
آب بندی:
میرایی RFI: میرایی 65-45dB در فرکانس (JY3475) 100-1000MHz
مقاومت سیال: مقاوم به سوخت هوایی، روغن خنک کننده، روغن روانکاری و 12 نوع سیال (کلاس L)
Kaida با استفاده از یک تیم متخصص تحقیق و توسعه با مهارت و گواهینامه های بنگاه اقتصادی با تکنولوژی برتر و سیستمهای مدیریت کیفیت، محصولات خود را به بیش از 30 کشور دنیا صادر می کند و شهرت بین المللی بالایی را به دست آورده است.
