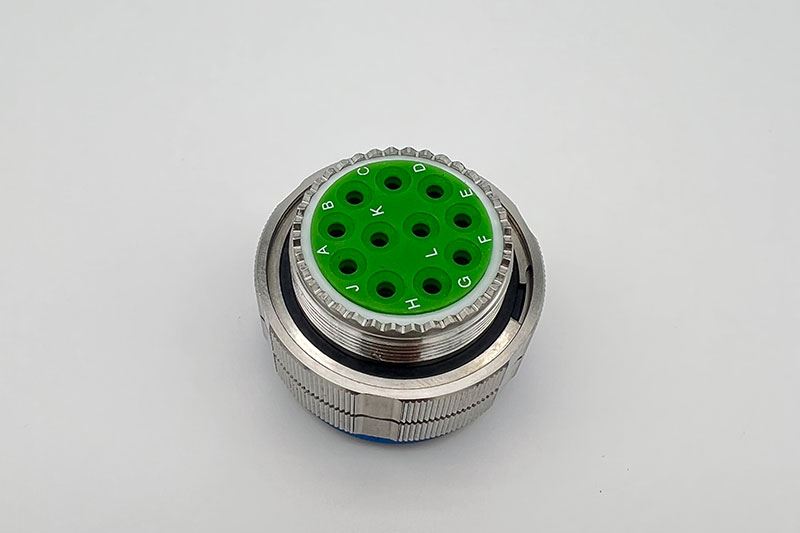

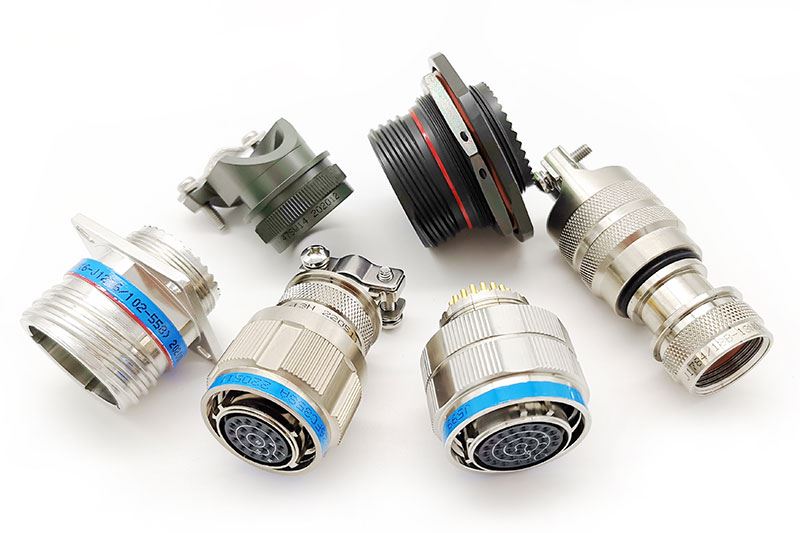

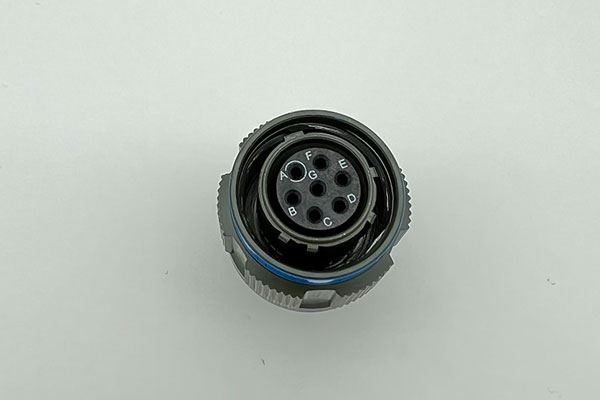

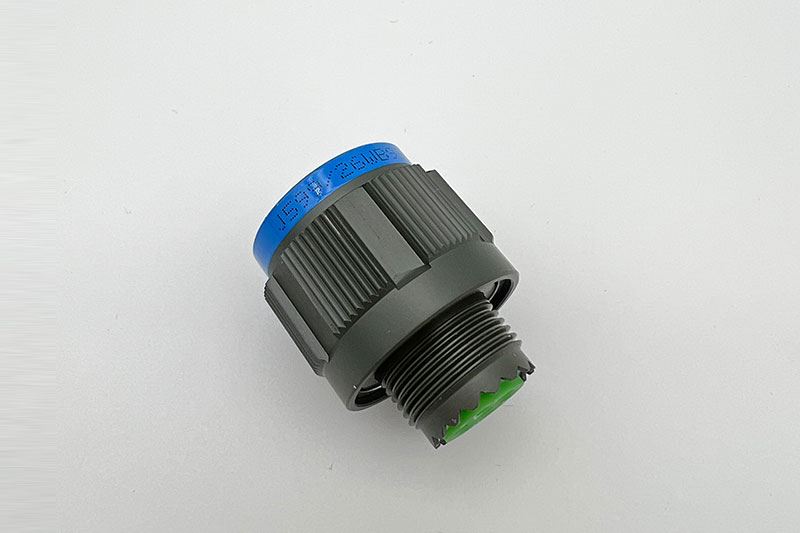

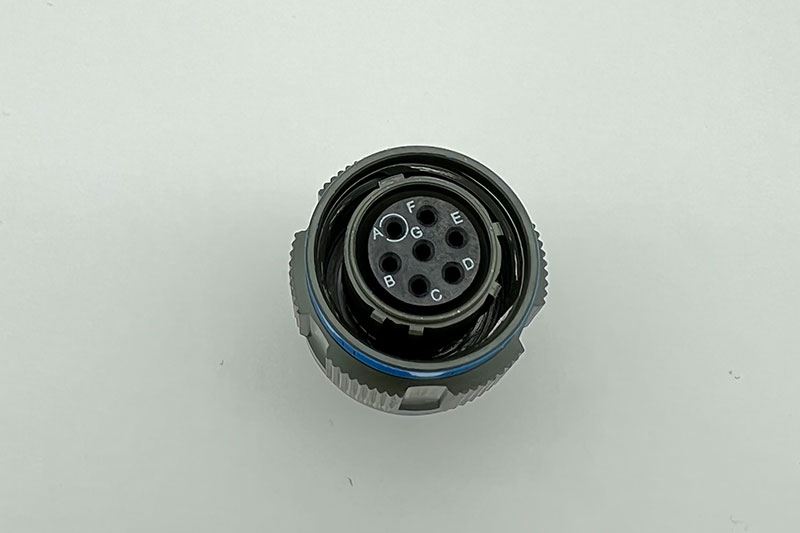

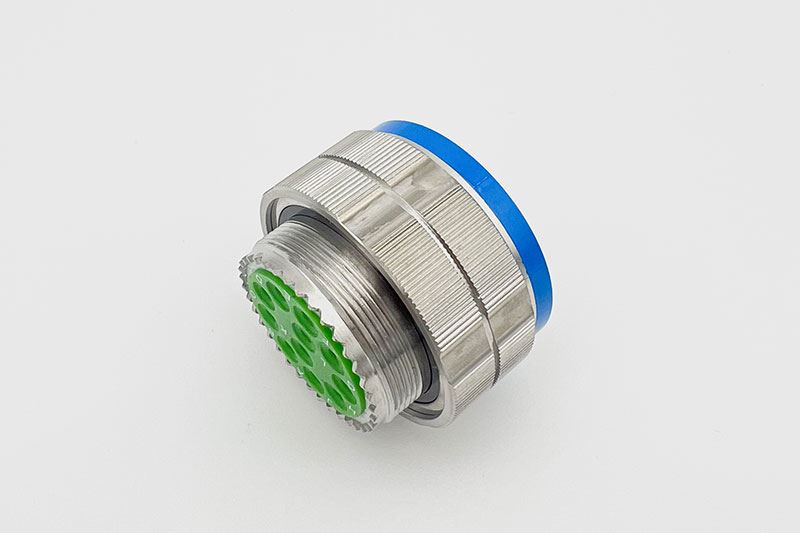

معرفی اتصالات سری MIL-DTL-38999 III پیشرفته ما، برای برآورده کردن مشخصات MIL-DTL-38999 سری III طراحی شده اند.
اطلاعات کلی
- مطابق نیازهای استاندارد سری MIL-DTL-38999 III
- سه دندانه برای جفت شدن سریع و مطمئن، مجهز به مکانیزم عدم شل شدن
- سایز کم، طراحی با وزن سبک و تماسهای با دانسیته بالا
- قابلیت حفاظت EMI عالی
- تماسهای قابل بازشو برای نصب آسان و جلوگیری از جا زدن اشتباه که موجب جلوگیری از پیچیدن پین ها می شود.
- طراحی شده برای ارتعاشات قوی و شرایط محیطی سخت شامل باد شدید، شن و رطوبت
- چیدمان تماس 12 تایی و 16 تایی برای تماسهای فیبر نوری
- چیدمان تماس 12 تایی، 10 تایی و 8 تایی برای تماسهای هم محور و محافظ دار
عملکرد فنی اصلی
عملکرد مکانیکی
- جنس پوسته: آلیاژ آلومینیوم، فولاد ضد زنگ، آلیاژ تیتانیوم
- جنس عایق: ترموست یا ترموپلاستیک
- جنس آب بند: لاستیک سیلیکونی
- انتخابهای صفحات:
- کلاس W: پوشش کادمیم
- کلاس F: پوشش نیکل شیمیایی
- کلاس K: فولاد ضد زنگ غیر فعال
- کلاس FT: آلیاژ آلومنیوم با پوشش کادمیم مات
- کلاس TA: آلیاژ تیتانیوم
- جنس تماس: آلیاژ مس با روکش طلا، موجود به صورت برد مدار موجدار، لحیم شده و پرینت شده
- عمر مکانیکی: 500 سیکل جفت شوندگی
- مقاومت به شوک: موج نیم سینوسی 3ms با شتاب پیک تا 300g
- مقاومت به ارتعاشات:
- ارتعاشات سینوسی: 60g با تغییرات دما و شبیه سازی اضافی (36 ساعت)
- ارتعاشات رندوم در دماهای بالا: گستره فرکانس100-1000Hz، دانسیته طیفی توان 1g²/Hz مربوط به RMS معادل 41.7g
- ارتعاشات رندوم در دمای محیط: گستره فرکانس100-1000Hz،دانسیته طیفی توان 5g²/Hz مربوط به RMS معادل 49.5g
عملکرد محیطی
- گستره دما:
- کلاس W 65˚C- تا 175˚C
- کلاس F، K، FT و TA:-65˚C تا 200˚C
- نتایج تست اسپری نمک:
- کلاس W: 500 ساعت
- کلاس K و TA: 1000 ساعت
- کلاس F : 48/96 ساعت
- کلاس FT : 96 ساعت
- آب بندی: مطابق نیازهای کار در فشار پایین MIL-DTL-38999M
- مقاومت به رطوبت: مطابق MIL-DTL-38999M ، 24 ساعت در 10 سیکل
- مقاومت به سیال: مقاوم در برابر انواع سوختها، مبردها و حلال ها
عملکرد الکتریکی
ولتاژ تحمل (V):
| نرخ خدمات | M | N | I | II |
| سطح دریا | 1300 | 1000 | 1800 | 2300 |
| 21000m | 800 | 600 | 1000 | 1000 |
نکته: چیدمان تماسهای مختلف دارای سطوح عملکردی متفاوت هستند. گوشه بالا سمت راست برچسب چیدمان تماس را ببینید.
مقاومت تماس و نرخ جریان:
| تعداد تماس | قطر (mm) | مقاومت(mΩ) | جریان (A) |
| 22D | Ø0.76 | ≤12 | 5 |
| 20# | Ø1.00 | ≤5 | 7.5 |
| 16# | Ø1.60 | ≤2.5 | 13 |
| 12# | Ø2.40 | ≤1.5 | 23 |
| 10# | Ø3.15 | ≤1.0 | 40 |
- مقاومت عایقی: ≥5000MΩ تحت شرایط نرمال (500VDC)
- مقاومت عایقی: ≥5000MΩ تحت شرایط نرمال (500VDC)
- کلاس W: ≤2.5mΩ
- کلاس F و FT: ≤1.0mΩ
- کلاکلاس K و TA: ≤10mΩ
- مقاومت EMI: مینیمم میرایی 85dB از 100MHz تا 1GHz (کلاس F، کلاس W)
- مقاومت EMI: مینیمم میرایی 65dB از 1GHz تا 10GHz (کلاس F)، 50dB (کلاس W)
- تماسهای هم محور 8 تایی: عرض باند فرکانس 0-20MHz، ماکزیمم ولتاژ نامی 500VAC، 125VAC در 21000 متر
- افت ولتاژ: تماسهای درونی و میانی ≤55mV در 1A، تماسهای بیرونی ≤75mV در 12A
